Spezial-Wellschlauch-Temperaturfühler
- wasserdicht
- dampfdicht
- vakuumdicht
- öldicht
- druckdicht
- autoklavierbar
- korrosionsbeständig

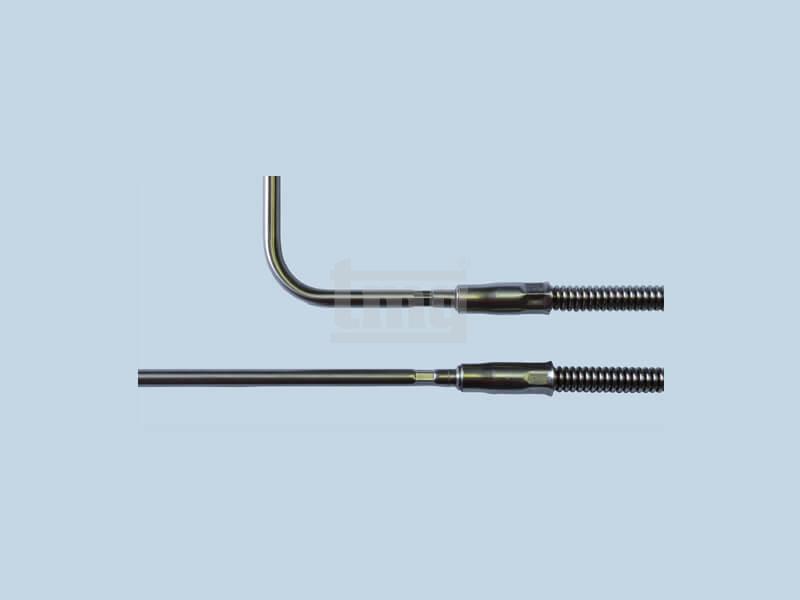

Folgende Varianten können gefertigt werden:
- gerade Fühlerhülse mit geradem Kabelabgang
- gerade Fühlerhülse mit winkligem Kabelabgang
- winklige Fühlerhülse mit geradem Kabelabgang
- winklige Fühlerhülse mit winkligem Kabelabgang

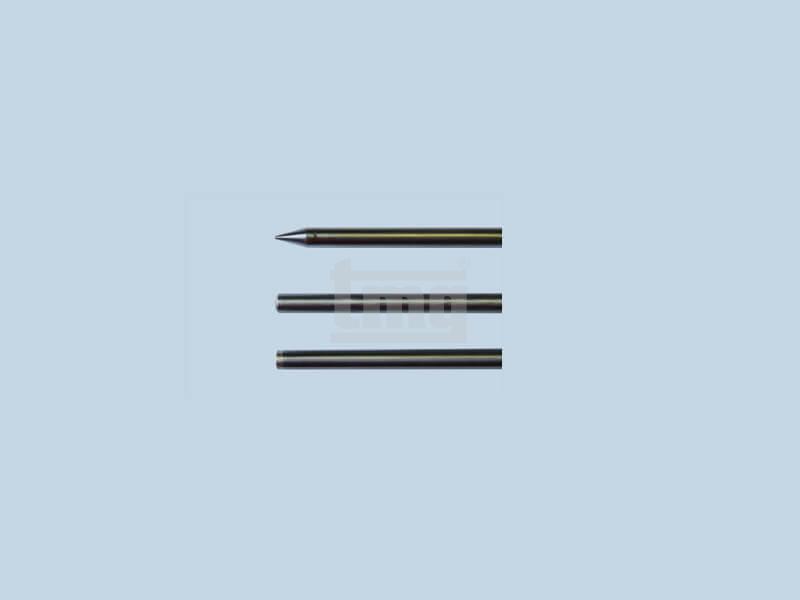

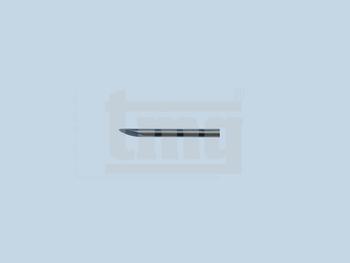

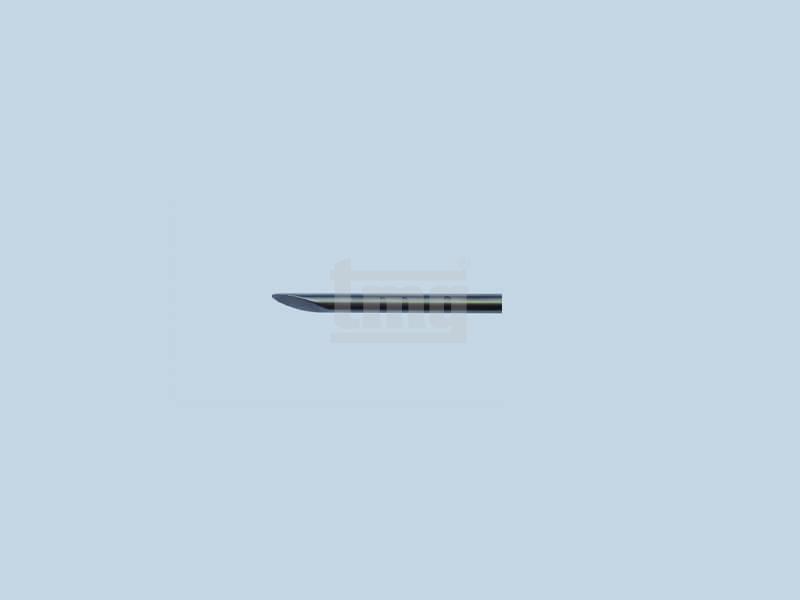

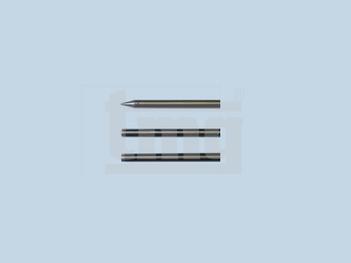

Um die Ansprechzeiten der Fühler zu verringern, kann die Fühlerhülse im vorderen Bereich verjüngt werden. Möglich ist die Standardausführung mit Edelstahl-Boden oder ein spezieller Wärmeleitboden aus Messing, Kupfer oder Silber. Außerdem kann die Spitze plan, zentrisch oder mit Kanülenschliff gefertigt werden. In Sondereinsatzfällen können Fühlerspitze und Schutzrohr auch mit einer Hartvergoldung versehen werden.

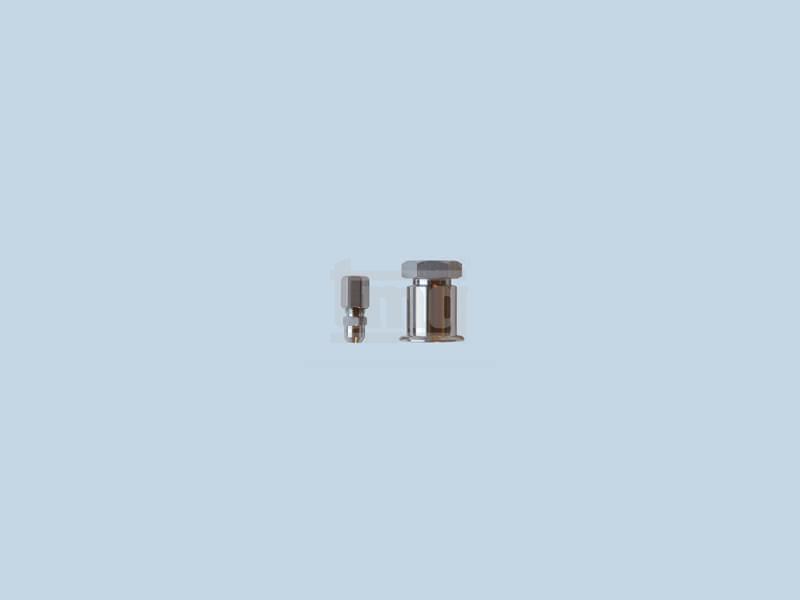

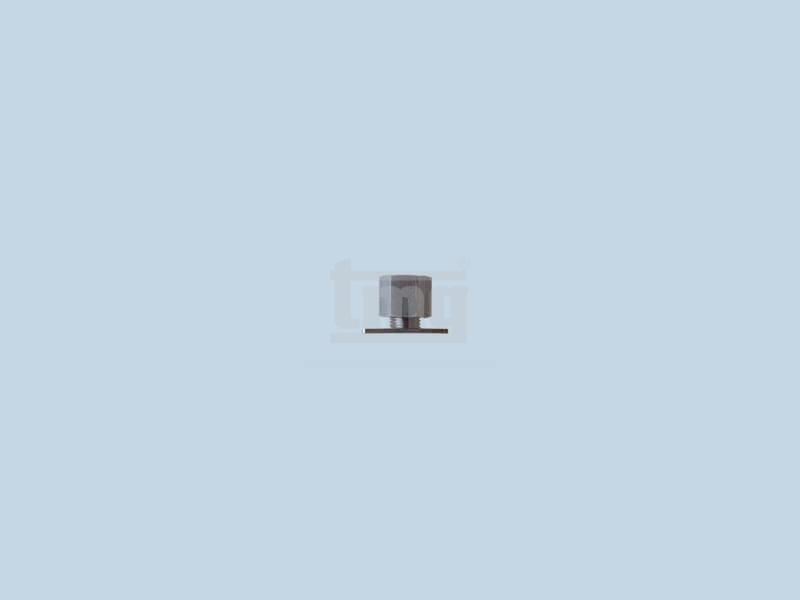

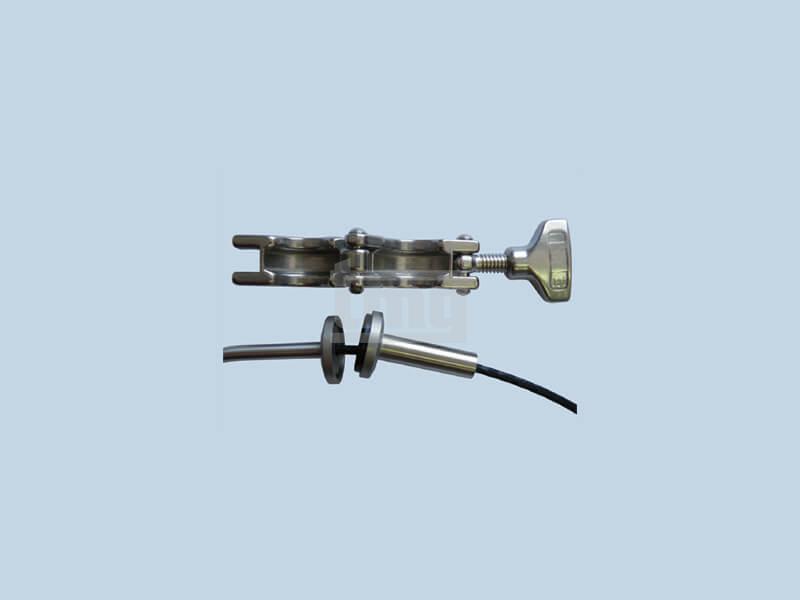

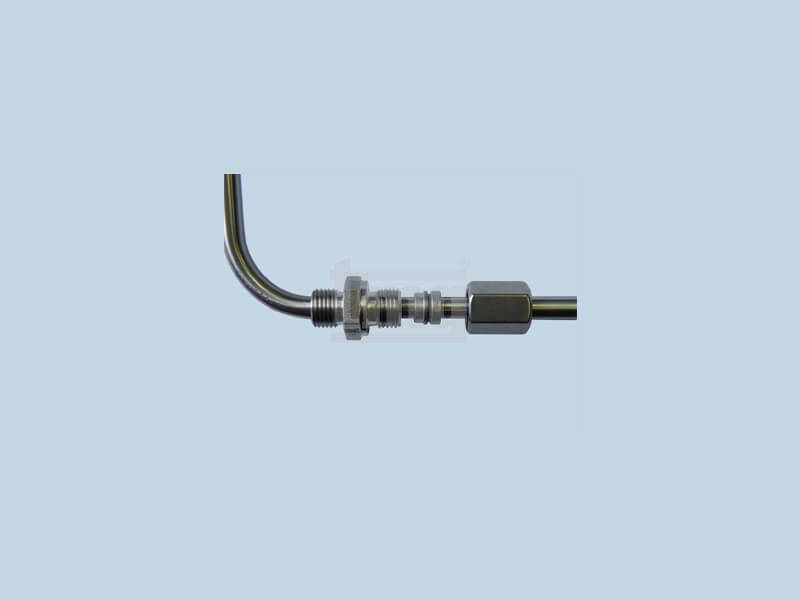

Die Fühler können mit Hilfe eines Clamp-Flansches vakuumdicht befestigt werden. Desweiteren stehen Befestigungsmöglichkeiten zum Einschrauben, Einschweißen oder Anflanschen (jeweils mit Klemm- oder Schneidring) zur Verfügung.
Thermoelemente und Widerstandsthermometer können mit folgenden Spezifikationen gefertigt werden:
| Thermoelemente | Widerstandsthermometer | |
| Messbereich | abhängig vom Kabelwerkstoff | |
| Messelement | Thermopaar Typ K, L, T, J | Pt50, Pt200, Pt100, Pt1000, PTC, NTC |
| direkt oder indirekt | ||
| einfach, doppelt oder dreifach | ||
| Konstruktion / Material | Rohr oder Mantelleitung / 1.4571 oder 1.4404 | |
| Genauigkeitsklasse | 1 oder 2 (nach DIN EN 60584/1) | B A (-30...+300°C) 1/3B (0...+150°C) 1/10B (bei 0°C) (nach DIN EN 60751) |
Wellschlauchvarianten:
| DN | Mindestbiegeradius (einmalige Biegung) mm | Nennbiegeradius (häufige Bewegung) | zulässiger statischer Betriebsdruck bei 20°C bar | Nenndruckstufe nach |
|---|---|---|---|---|
| 4 | 15 | 80 | 40 | PN40 |
| 6 | 15 | 80 | 25 | PN25 |
| 8 | 16 | 120 | 20 | PN20 |
| 10 | 18 | 130 | 16 | PN16 |
Material: 1.4404 (316L)
Temperaturbereich des Materials: -270...+600°C
